AB型進料閥通常有下列幾部分組成：

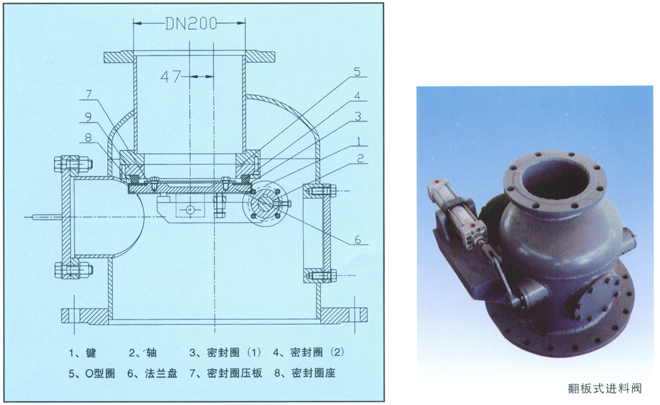

進料裝置(其結構形式見圖)
進料閥設置于發送器頂部，用于發送器的進料進行控制。其工作原理是由外部氣缸帶動軸作90°回轉，從而帶動法蘭盤，當法蘭盤向上時，即關閉進料閥；當法蘭盤向下時，既打開進料閥。密封是依靠固定在閥體上密封圈(1)和固定在法蘭盤上密封圈(2)的緊密接觸為實現的。
外形尺寸圖
